LIN總線ESD靜電保護方案圖

發表日期:2020-06-03來源:www.wycfwzx.com瀏覽:1359

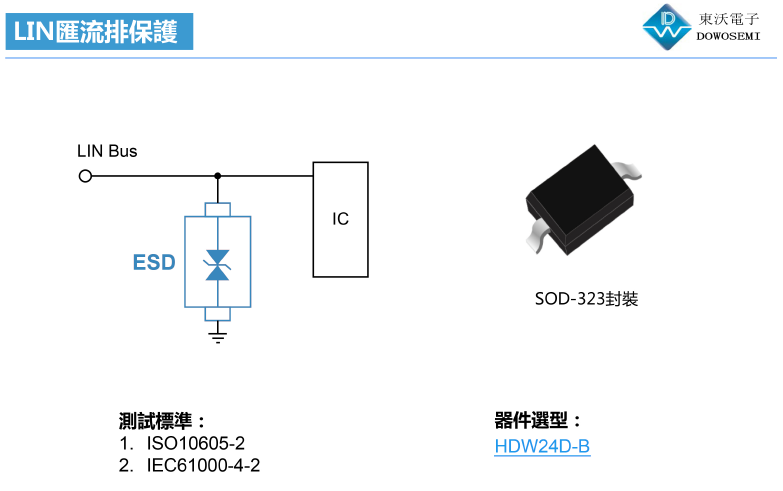

LIN總線ESD靜電保護方案圖:


LIN總線ESD靜電保護方案用于滿足LIN總線的靜電保護,根據LIN總線所處的環境來選擇合適電路保護器件——TVS二極管陣列。從LIN總線ESD靜電保護方案圖中看出,電路保護中選用了一顆ESD靜電保護二極管:HDW24D-B,SOD-323封裝。該LIN靜電保護方案滿足ISO10605-2和IEC61000-4-2,等級4,接觸放電8KV,空氣放電15KV。有關LIN總線ESD靜電防護方案和HDW24D-B參數特性、規格書及應用,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工
