RJ45千兆以太網接口ESD靜電浪涌保護方案圖

發表日期:2020-05-29來源:www.wycfwzx.com瀏覽:5676

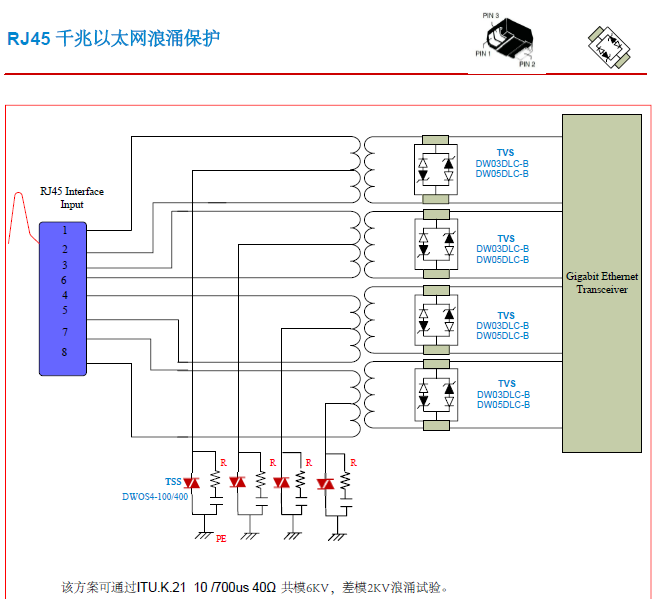

 RJ45千兆以太網接口ESD靜電浪涌保護方案圖,如下:


從RJ45千兆以太網接口ESD靜電浪涌保護設計方案圖可以看出,電路保護器件選用了ESD靜電保護二極管DW03DLC-B、DW05DLC-B和半導體放電管DWOS4-100/400。該方案可通過ITU.K.21 10 /700us 40Ω 共模6KV,差模2KV浪涌試驗。有關電路保護器件參數和說明書,可向東沃電子索取!想了解更多有關RJ45千兆以太網口ESD靜電保護方案設計,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工!
