DW24DLC-B-S和DW24D-B-S,LIN總線ESD靜電保護專用器件

發表日期:2021-09-10瀏覽:774

Local Interconnect Network,簡稱LIN,是針對汽車分布式電子系統而定義的一種串行通訊網絡,成本比較低,用于實現汽車中的分布式電子系統控制。LIN總線的目的是現有汽車網絡(比如CAN總線通訊)提供輔助功能,在不需要CAN總線的寬帶和多功能的場合下,使用LIN總線能夠大大地節約成本,比如智能傳感器和制動裝置之間的通訊就運用到了LIN總線。

眾所周知,汽車的工作環境是極其惡劣的,浪涌SURGE、靜電放電及電快速瞬變脈沖群EFT時常會發生在運行的汽車之中,這些對于行駛中的汽車而言,是潛在的威脅。為此,對于汽車中任何一個電子產品進行浪涌靜電防護,是非常有必要的。其中,LIN總線靜電保護,是新老電子工程師關注之一。那么,針對LIN總線,如何為其設計靜電防護方案呢?

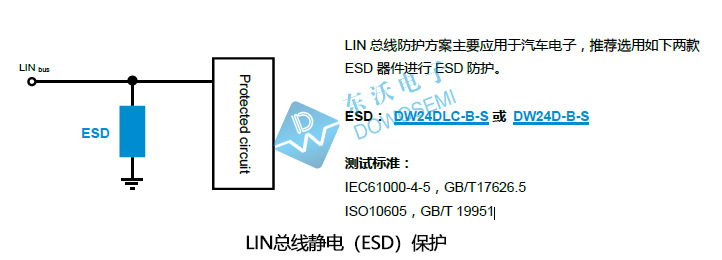

東沃電子DOWOSEMI,不僅是一家專業的電路保護器件廠商,同時還是一家優秀的方案設計服務商,在電源浪涌保護、通信接口靜電保護、汽車電子拋負載保護等方案設計方面,有著豐富的實踐經驗,EMC測試實驗室,為您的電路保護方案保駕護航。如下圖:東沃電子FAE工程師設計的LIN總線靜電保護方案:


從圖中可以看出,ESD靜電保護器件推薦選用DW24DLC-B-S或DW24D-B-S為LIN總線安全護航,可通過IEC 61000-4-5、GB/T 17626.5、ISO 10605,GB/T 19951等測試標準。關于DW24DLC-B-S和DW24D-B-S靜電二極管參數詳情,如下:

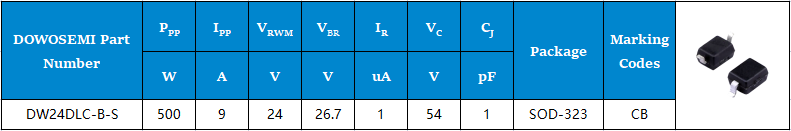

1)ESD二極管DW24DLC-B-S

峰值脈沖功率:500W
峰值脈沖電流:9A(tp =8/20μs)
工作電壓:24V
擊穿電壓:26.7V
鉗位電壓:54V
結電容:1pF
封裝形式:SOD-323
絲印標識:CB

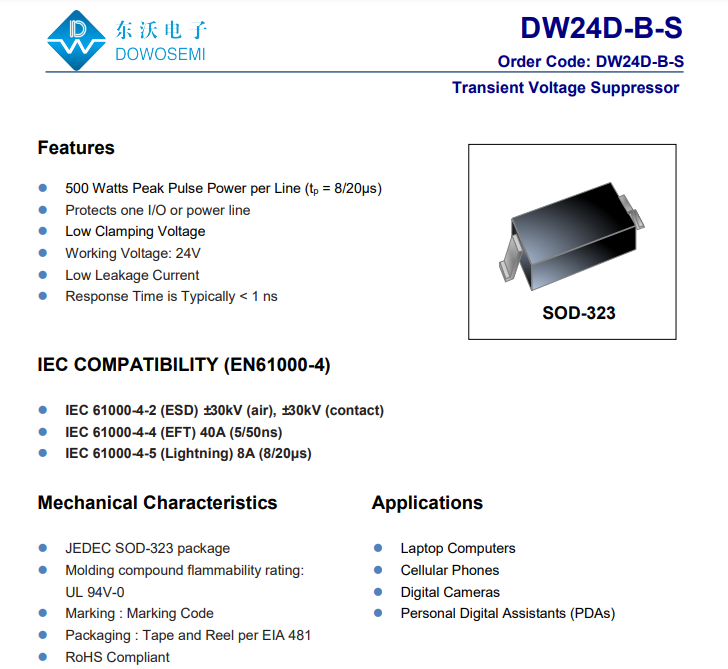

2)ESD二極管DW24D-B-S

峰值脈沖功率:500W
峰值脈沖電流:8A(tp =8/20μs)
工作電壓:24V
擊穿電壓:26.7V
鉗位電壓:47V
結電容:25pF
封裝形式:SOD-323
絲印標識:24B


有關LIN總線ESD二極管專用元件DW24DLC-B-S和DW24D-B-S具體參數詳情、應用,詳見對應的產品手冊。當然,想申請樣品、現貨、詢價、采購、交期,也可直接咨詢東沃電子PM:136 7581 6901(微信同號)朱經理
