瞬態抑制二極管有沒有方向?如何區分?

發表日期:2021-08-12瀏覽:1060

常有客戶向TVS二極管廠家東沃電子求助:“瞬態抑制TVS二極管焊接時,需要區分方向嗎?”關于瞬態抑制二極管方向這個話題,幾乎每個新手電子工程師都會有這個疑問。那么,瞬態抑制TVS二極管到底有沒有方向呢?在焊接的時候,如何區分方向呢?單雙向瞬態抑制二極管在使用方面,有什么區別呢?


瞬態抑制二極管有方向嗎?

根據瞬態抑制二極管SM8S系列產品手冊查詢可知,品牌DOWO(東沃)生產的汽車級TVS管SM8S30A和SM8S30CA在工作電壓、鉗位電壓、功率、封裝、擊穿電壓、漏電流、峰值脈沖電流等參數是一樣,唯一的區別就在于SM8S30A是Uni(單向),SM8S30CA是Bi(雙向)。雙向瞬態抑制二極管在焊接時,是不需要區分方向;而單向TVS管,是需要區分方向的,有陰極線的一端是負極。

瞬態抑制二極管方向如何區分?

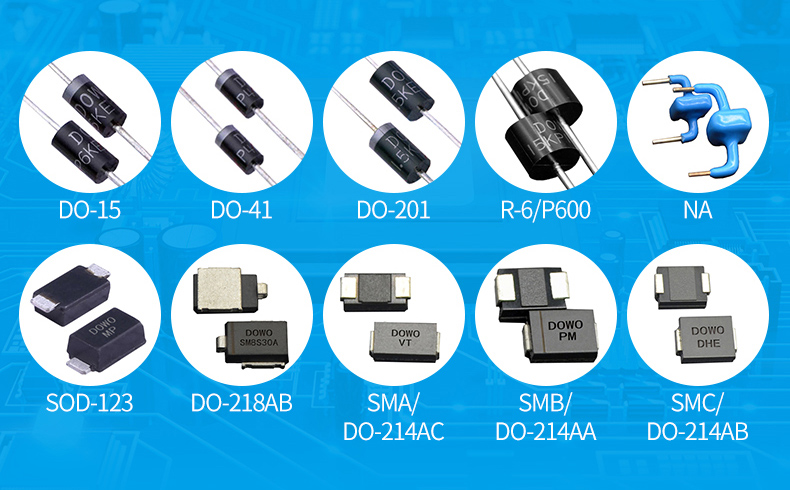

那么,瞬態抑制二極管方向如何區分呢?這其中有什么規律和技巧嗎?最簡單直觀的方法就是看元器件表面,如上面有一根陰極線,就是單極性TVS管,單向,否則就是雙向;也可以看型號,上文中提及到的SM830A和SM8S30CA,可見型號尾綴后面A代表單向,CA代表雙向。當然,也可以通過查看產品手冊和借用萬用表測試!


單雙向瞬態抑制二極管有什么差異?

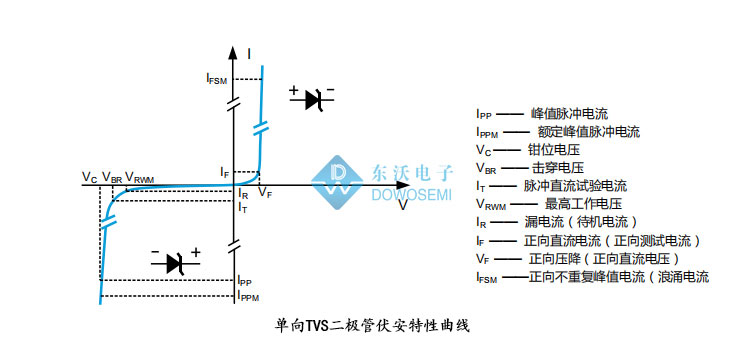

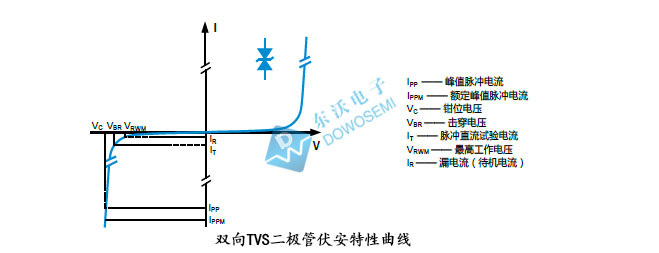

1)電流曲線不同:單向TVS管的正向特性與普通的穩壓管相同,反向是PN結雪崩器件;雙向TVS管的正反向都是PN結雪崩器件。
2)結電容不同:單向TVS的結電容要比雙向的TVS大。
3)應用不同:單向TVS一般用在直流電路中,雙向TVS一般用在交流電路中。

關于瞬態抑制二極管方向的問題,看完是不是瞬間就明白了?如果還有不明白的地方,可隨時咨詢TVS廠家東沃電子,從電路方案設計、TVS二極管選型、EMC測試、樣品申請,一站式滿足客戶的需求。必要時,還可支持定制!
